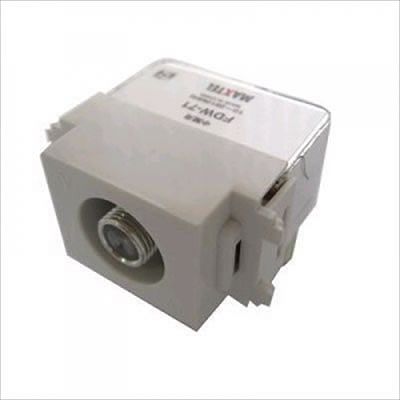

【生産完了】F型ユニット 中間用直列ユニット 入力-出力間電流通過 FDW-71
生産完了品
商品詳細
- 【特長】
《高周波数帯域 10～2610MHz対応》
10～2610MHzの広帯域にわたり、フラットな周波数特性を有する。
《高シールド構造》
雑電波の飛び込みを防ぐ、高シールド設計になっていますので、安定した画像を楽しめる。
《DHマーク取得商品》
DHマーク(デジタルハイビジョン受信マーク)は、社団法人電子情報技術産業協会で審査・登録された一定以上の性能を有する衛星アンテナ、UHFアンテナ、受信システム機器に付与されるシンボルマーク。 - 【仕様】
■周波数帯域10～76(MHz):挿入損失/1.8(dB)、総合損失/12.0(dB)、逆結合損失/18.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/1.8(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
■周波数帯域76～222(MHz):挿入損失/1.5(dB)、総合損失/12.0(dB)、逆結合損失/25.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/1.8(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
■周波数帯域470～770(MHz):挿入損失/2.0(dB)、総合損失/13.0(dB)、逆結合損失/20.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/1.8(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
■周波数帯域1032～1489(MHz):挿入損失/2.5(dB)、総合損失/14.0(dB)、逆結合損失/18.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/2.0(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
■周波数帯域1489～2150(MHz):挿入損失/4.0(dB)、総合損失/16.0(dB)、逆結合損失/15.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/2.5(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
■周波数帯域2150～2602(MHz):挿入損失/5.0(dB)、総合損失/16.0(dB)、逆結合損失/15.0(dB)、
インピーダンス入力・出力・TV出力/75(F型)(Ω)、VSWR/2.5(以下)、寸法/23mm(H)×44mm(W)×36mm(D)
| メーカー | (N)マックステル |
|---|---|
| 型番 | FDW-71 |
| JANコード | 4939989160169 |
