600V電気機器用ビニル絶縁電線 5.5m 100m巻 茶 KIV5.5SQチャ×100m
生産完了品
商品詳細

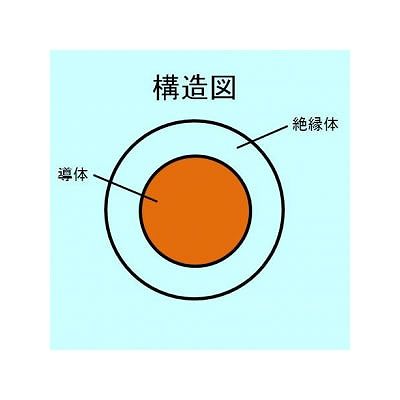

- 【特長】●600V以下の主に電気機器の配線に用いる塩化ビニル樹脂混合物で絶縁した電線。●絶縁体上の表示内容は以下の通り。
1)PSE:電気用品安全法に基づく表示
2)JCT:国内登録検査機関
3)製造業者名
4)KIV:記号
5)m :サイズ
6)LF:鉛フリー※RoHS対応品※本製品は、電気用品安全法(電気用品の技術上の基準を定める省令)JIS_C_3316(電気機器用ビニル絶縁電線)に準拠。 - 【仕様】●定格電圧(V):600●定格連続使用温度(℃):60●公称断面積(m ):5.5●外径(mm):3.1●構成線数/線径(mm):70/0.32●絶縁体厚さ(mm):1.0●仕上外径(mm):5.1●導体抵抗(Ω/km):3.27(20℃条件時)●耐電圧(V):2000●絶縁抵抗:(常温時(20℃))50MΩ/km・(高温時(60℃))0.15MΩ/km●許容電流(A):45
※周囲温度30℃、気中一条布設時の計算値●概算質量(kg/km):70【特性】●外観:傷、平滑度、色、表示等に著しい欠点がないこと●導体抵抗:仕様の値以下●耐電圧:(水中)仕様の試験電圧に1分間耐えること・(スパーク)7500Vに0.15秒以上耐えること●絶縁抵抗:(常温(20℃))仕様の値以上・(高温(75℃))仕様の値以上●引張試験(常温)引張強さ:10MPa以上・伸び:100%以上●引張試験(加熱)引張強さ:加熱前の値の85%以上・伸び:加熱前の値の80%以上●耐油性引張強さ:浸油前の値の85%以上・伸び:浸油前の値の85%以上●耐巻付加熱性:表面にひび、割れを生じないこと●耐低温巻付性:表面にひび、割れを生じないこと●耐加熱収縮性:収縮率3%以下●絶縁体耐加熱変形性:厚さの減少率40%以下●難燃性:60秒以内に自然に消えること
| メーカー | (N)三沢電線 |
|---|---|
| 型番 | KIV5.5SQチャ×100m |
| JANコード | 0510000001766_100 |
