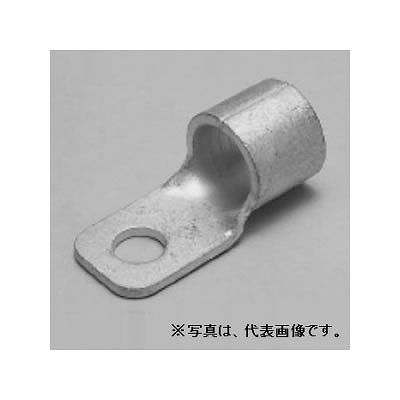

低圧開閉器用 裸圧着端子 (CB形) 1個入り CB60-10S
生産完了品
商品詳細
- 【特長】
●RoHS指令の適合商品。
●端子舌部の硬度だけを高める事で、従来端子に比べ曲がりにくくなりました。
●丸溝がHS端子の印です。筒部中心にあるので、圧着時の歯口位置合わせに便利。
●圧着部(筒部)の硬度は変わりません。 - 【仕様】
●材料:無酸素銅(電気すずめっき)
≪各部の寸法≫
●φd2(mm):10.5
●B(mm):16.0
●L(mm):49.5
●S(mm):11.0
●F(mm):20.0
●E(mm):18.5
●φD(mm):15.5
●φd(mm):11.4
≪電線抱合範囲≫
●撚線(m ):42.42～60.57
●AWG:1/0
≪適用工具≫
●手動工具:NOP60、NOM60、NOP150HA、NOM150
●本体:NA20、NOP700、NOM2500A、NOM3000
●ヘッド:N20 60、NOH300K
≪ご注意≫
※銅線専用。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
| メーカー | (N)ニチフ |
|---|---|
| 型番 | CB60-10S |
| JANコード | 4521989004866 |
