VVF用ネジなしジョイントボックス 5分岐 結線完了表示付 20A 300V MJ2498
取り寄せ品
- 【特長】

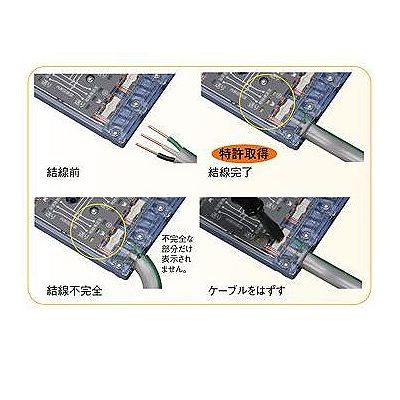

●特許取得の結線完了表示機能が付きました。
●結線されたVVFの電線を目視できます。
●ハーネスプラグは自動ロック機構付ですので安全です。
●20A回路で安心して使用できるよう、プラグとジョイントボックスの定格も20Aです。
●ハーネス用ジョイントボックスは、ハーネスプラグとの接続が簡単なだけでなく、一般のプラグとは接続できない構造・極配置になっていますので、見えない床下で勝手にいろいろな負荷が使われる心配がありません。
●各社ハーネス用ジョイント器具との互換性があります。 - 【仕様】
●寸法(mm):W101×D77×H15
●5分岐
●結線完了表示付
●定格:20A/300V
●RoHS対応
【ご注意】
※ハーネス用ジョイントボックスの取付台を使用する場合は35mm以上、使用しない場合は30mm以上の床下空間が必要です。
※器具に表示されている以外の電線を使用したり、電線ストリップの長さが適切で無かったり、差し込みが確実でない場合、発熱し火災の原因になります。
※器具の固定は電線外し釦を表にして取り付けてください。
※20A回路で使用される場合はVVFφ2mmを使用してください。
※20A配線用遮断器回路用のため20Aヒューズ回路には使用しないでください。
※器具の極性表示とケーブルの絶縁被覆の色を合わせて結線してください。
