全ねじボルトW3/8専用支持金具 《スーパーロック V型》 全ねじボルト取付タイプ ワンタッチ取付タイプ SRV-1012A
取り寄せ品
- 【特長】
●W3/8ボルトに取り付けて配管保持に使用します。
●ワンタッチでボルトに取り付けできます。
●ヒンジ方式のため配管の仮置きができます。
●ボルト取り付け時の高さ調整が容易です。
●フタを閉じることで全ねじボルトからの脱落を防止。耐震性能を発揮します。
●背合わせによる省スペース施工が可能になりました。
●屋内専用です。 - 【仕様】
●スーパーロック V型
●全ねじボルト取付タイプ
●ワンタッチ取付タイプ
●許容静荷重:196N(20kgf)

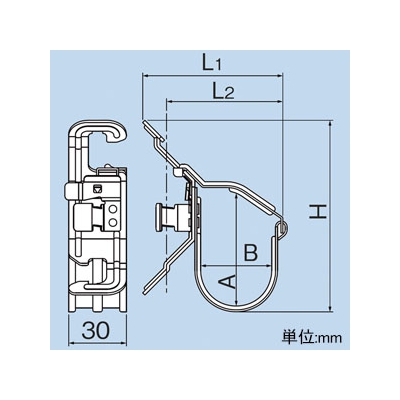

●寸法(mm):L1 103、L2 90.5、H 155、A 119、B 70
●本体材厚(t1)(mm):1.0
●フタ材厚(t2)(mm):1.0
●屋内専用
●表面処理:ユニクロ
《適合サイズ(mm)》
●保温材厚:10×10
・銅管サイズ:28.58×38.10～25.40×41.28
●保温材厚:10×20
・銅管サイズ:15.88×28.58
【ご注意】
※W3/8ボルト以外には使用しないでください。
