銅線用裸圧着端子 (Y形 Eタイプ)先開形 100個入り 1.25Y-4NE

取り寄せ品

【特長】
●RoHS指令の適合商品です。
●Eタイプは機器用小型レール式端子台(DINタイプ)対応品で足の長さが従来品に比べて短くなっています。
●端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。
●丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。

【仕様】
●材料:無酸素銅(電気すずめっき)

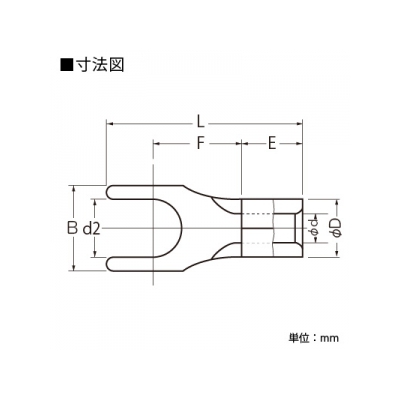

《各部の寸法(mm)》
●φd2:4.3
●B:6.4
●L:14.5
●F:6.6
●E:4.5
●φD:3.4
●φd:1.7
(※画像2枚目参照)
《電線抱合範囲》
●単線(mm):0.57～1.44
●撚線(㎟):0.25～1.65
●AWG:22-16
《適用工具》
●手動工具:NH1、NH61、NH69
●空気圧式工具:本体NA3 ヘッドN3 7、本体NA10 ヘッドN10 01

【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。

銅線用 裸圧着端子 (Y形 Eタイプ)先開形 100個入り 1.25Y-4NE
