取り寄せ品
| メーカー | ニチフ |
|---|---|
| 型番 | BT2-17 |
| JANコード | 4521989049591_100 |
- 【特長】
●RoHS指令の適合商品です。
●UL・CSA登録品です。
●端子舌部(接触部)の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
●丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。 - 【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。
【仕様】
●BT形 Wタイプ
●材料:無酸素銅(電気すずめっき)

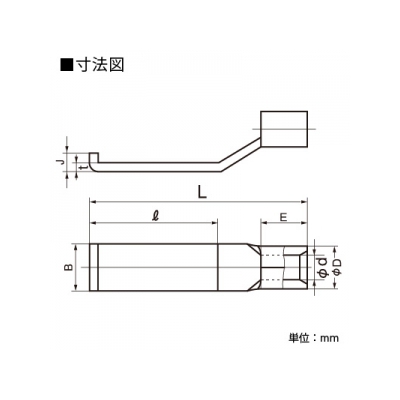

《各部の寸法(mm)》
●B:3.0
●t:0.85
●l:12.7
●L:21.5
●J:2.30
●E:4.5
●φD:4.2
●φd:2.3
(※画像2枚目参照)
《電線抱合範囲》
●単線(mm):1.14～1.82
●撚線(㎟):1.04～2.63
●AWG:16-14
《適用工具》
●手動工具:NH1、NH61、NH69
●空気圧式工具:本体NA3 ヘッドN3 7、本体NA10 ヘッドN10 02
【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
