耐火テープ冷媒タイプ タイカマクダケ 空調配管用 長さ1200mm 幅103mm 《ファイヤープロシリーズ》 IRTR-N
取り寄せ品
- 【特長】
●建築基準法にて要求されている1時間耐火性能基準に合格しています。(国土交通大臣認定番号:床/PS060FL-0189、壁/PS060WL-0190-1)
●被覆金属管、ケーブルの防火区画貫通部耐火措置部材です。
●テープタイプのため防火区画を貫通する配管に一周以上巻き付けてカットし、ロックウールまたはモルタルで埋め戻すだけです。
●コンクリートの壁または床だけでなく、中空間仕切壁やALCの壁または床の区画貫通処理工法にも対応できます。(中空間仕切壁についてはスリーブを挿入してください。)
●壁または床面に対してフラットに仕上がり、突出部分がないため、邪魔にならない上、美観にも優れます。 - 【仕様】
●空調配管用
●セット内容:耐火テープ冷媒タイプ タイカマクダケ×1、取扱説明書×1、国土交通大臣認定品表示シール×1シート(6枚)

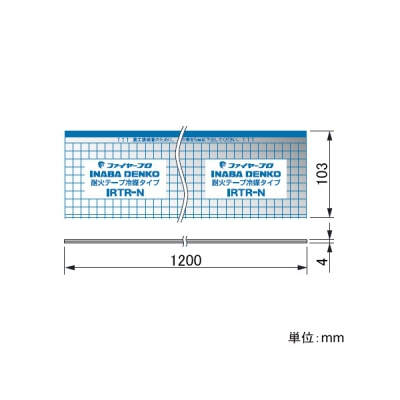

●寸法(mm):長さ/1200、幅/103、厚さ/4
《適用範囲》

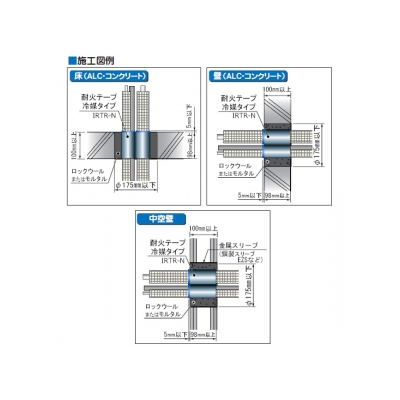

●適用貫通区画
・区画種類:床(ALC・コンクリート)、壁(ALC・コンクリート)、中空壁
・厚さ(mm):100以上
●一本あたりの最大サイズ
・金属管、被覆金属管(mm):被覆外径/φ87(金属管/φ44.45、被覆厚/20)
・ケーブル:導体総断面積/14?、外径/φ13.5mm
●占積率(%):φ151mm以下=44.5、φ175mm以下=40.3
※被覆とはポリエチレンフォーム、ポリプロピレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、硬質ウレタンフォーム、フェノールフォーム、合成ゴム系フォーム(二トリルゴム、スチレンゴム、クロロプレンゴム、エチレンプロピレンゴムなど)、グラスウール、ロックウールを示します。
※金属管とは、銅管、鋼管、ステンレス鋼管を示します。
【ご注意】
※作業時には、軍手、手袋などを着用してください。
※屋外でご使用の場合は、紫外線、雨水などが当たらないように処置を施してください。
※認定書をご熟読の上、施工してください。
※配管サイズ選定の際には、貫通穴径および占積率を共に満たすことをご確認ください。

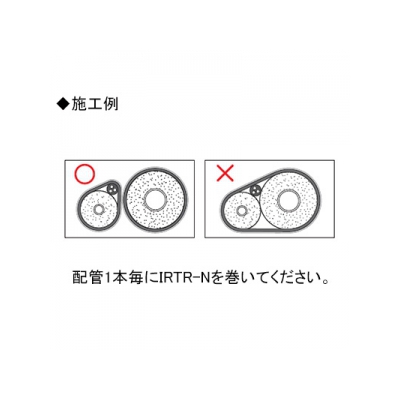

※配管1本毎に本製品を巻いてください。
