通気ギャラリー+押え枠 IP21 屋内推奨 鋼板・ステンレス製 G1-15S-SET-A
取り寄せ品
- 【特長】
●通気ギャラリーを用いることにより、従来のようなパネルへの通気孔の加工が不要となるため、大幅な省力化が図れます。

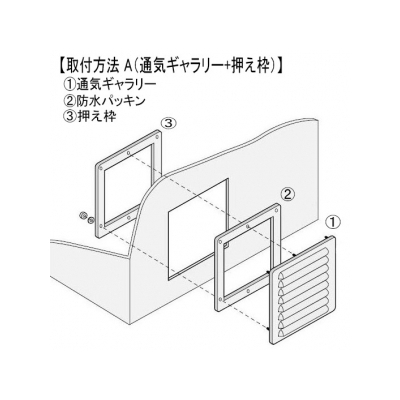

●取付けがきわめて簡単です。パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけで取付けができます。
●吹込防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択いただけます。
●吹込防止カバー(吹込んだ雨水を外部へ流す構造)を用いることにより、屋外用としてもご使用いただけます。 - 【仕様】
●屋内推奨
●保護等級:IP21
●取付方法:A
●セット内容:通気ギャラリー(G1-15S/SUS製)、防水パッキン(G-PS15)、押え枠(G15-WS)

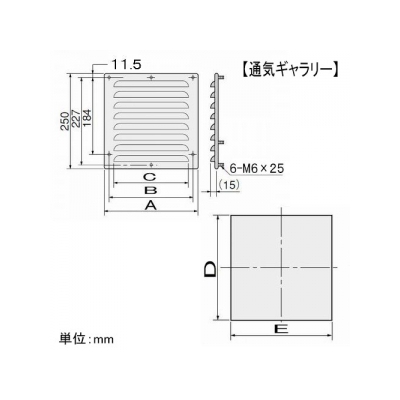

●通気ギャラリー
・寸法(mm):A-200、B-177、C-150
・材質:SUS(1.5mm)、ヘアーライン仕上
・開口部面積(㎠):75
・パネル切抜寸法 D×E(mm):235×185
●防水パッキン
・材質:CRスポンジ

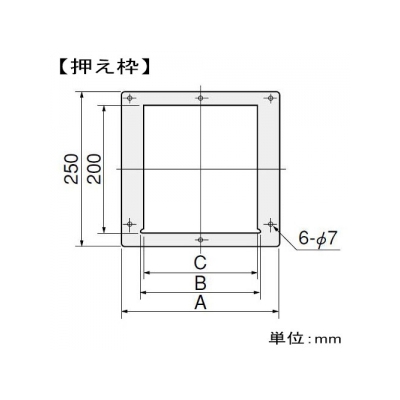

●押え枠
・寸法(mm):A-200、B-142、C-130
・材質:鋼板(1.6mm)、三価クロメートメッキ仕上
【用途】
●操作盤、制御盤、配電盤、キュービクル等の換気用部品としてご使用ください。
