通気ギャラリー+押え枠+吹込防止カバー+防塵フィルター IP32 屋外使用可 鋼板・ステンレス製 G1-20S-SET-F
取り寄せ品
- 【特長】
●通気ギャラリーを用いることにより、従来のようなパネルへの通気孔の加工が不要となるため、大幅な省力化が図れます。

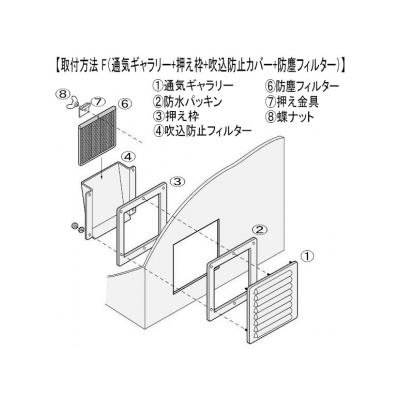

●取付けがきわめて簡単です。パネル穴に表面から通気ギャラリーをはめ込み、裏面から押え枠をビス止めするだけで取付けができます。
●吹込防止カバー、防虫網、防塵フィルター等の付属品により、用途に応じた仕様が選択いただけます。
●吹込防止カバー(吹込んだ雨水を外部へ流す構造)を用いることにより、屋外用としてもご使用いただけます。 - 【仕様】
●屋外使用可
●保護等級:IP32
●取付方法:F
●セット内容:通気ギャラリー(G1-20S/SUS製)、防水パッキン(G-PS20)、押え枠(G20-WD)、吹込防止カバー(G20-BD)、防塵フィルター(G20-FS)
●通気ギャラリー
・寸法(mm):A-250、B-227、C-200
・材質:SUS(1.5mm)、ヘアーライン仕上
・開口部面積(㎠):105
・パネル切抜寸法 D×E(mm):235×235
●防水パッキン
・材質:CRスポンジ

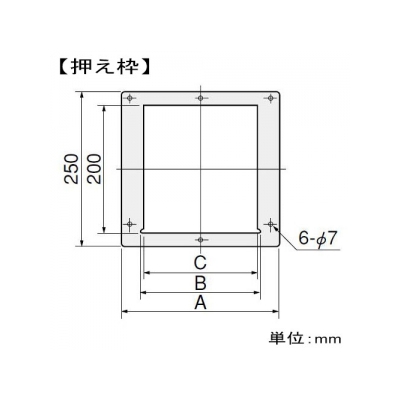

●押え枠
・寸法(mm):A-250、B-192、C-180
・材質:鋼板(1.6mm)、三価クロメートメッキ仕上

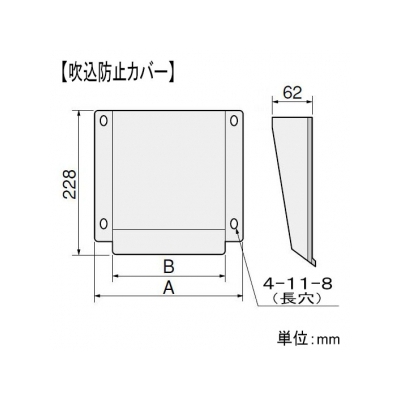

●吹込防止カバー
・寸法(mm):A-245、B-191
・材質:鋼板(1.6mm)、下塗り付き

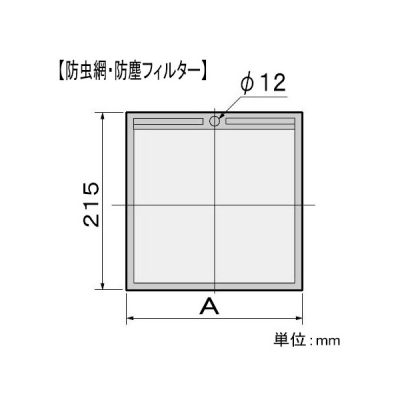

●防塵フィルター
・寸法(mm):A-188
・材質:ハニカムメッシュ、ステンレス枠付
【用途】
●操作盤、制御盤、配電盤、キュービクル等の換気用部品としてご使用ください。
