精密圧着ペンチ 小・中型コンタクトピン用 AWG#26～18対応 全長175mm バネ付 PA-21
取り寄せ品
- 【特長】
●小・中型コンタクトピンの高精度な圧着が可能です。
●4つのダイスを使い分ける事により、AWG#26～18対応の端子を圧着する事が出来ます。
●新ダイス形状により、ハネ(バレル)の長い端子にも対応します。
●グリップは環境に優しいエラストマーを採用。耐油性に優れてます。

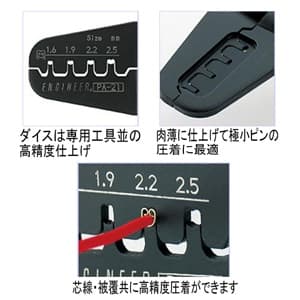

●ダイスは精密仕上げで極小コネクターの圧着に最適です。 - 【仕様】
●小・中型コンタクトピン用

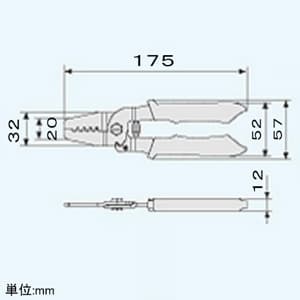

●全長(mm):175
●重量(g):145
●材質:高炭素鋼
●バネ付
《対応電線》
●ダイス(mm):幅1.6×高さ0.8×厚み1.8t
・AWG(芯線):#26～24
・mmφ:0.41～0.51
・㎟:0.13～0.21
●ダイス(mm):幅1.9×高さ1.0×厚み1.8t
・AWG(芯線):#26～22
・mmφ:0.41～0.64
・㎟:0.13～0.33
●ダイス(mm):幅2.2、高さ1.2、厚み1.8t
・AWG(芯線):#24～20
・mmφ:0.51～0.81
・㎟:0.21～0.52
●ダイス(mm):幅2.5×高さ1.4×厚み1.8t
・AWG(芯線):#22～18
・mmφ:0.64～1.02
・㎟0.33～0.82
