年間式プログラムタイマー EIAラックマウント型 電子式 TD9100N
取り寄せ品
- 【特長】
●チャイムやアナウンス、設備時計などを自動でコントロール。パソコンでプログラム設定、SDカードで簡単に登録できます。
●親時計機能で子時計を自動でコントロール。常に正確な時刻を表示します。(別売の子時計増幅器が必要です)
●タイマー機能で換気扇、照明器具などを自動でON/OFF。手動によるON/OFFの手間を省き、効率よく省エネできます。
●時報機能でチャイム、アナウンス、ベルなどを自動で鳴動。始業、終業、休み時間などを確実にお知らせします。
●従来品と同一サイズなので、機器の交換がスピーディーに行えます。リニューアルにもおすすめです。
●見やすい液晶モニター、出力制御も従来の6回路から8回路へ。従来品より多くの負荷が制御できます。 - 【仕様】
●TD9100Nシリーズ
●形状:EIAラックマウント型
●動作周期:年間式
●8回路型
●取付方法:卓上置またはEIAラック取付
●ケース仕様:
・ケース:鋼板 オイスターグレー色
・スイッチパネル:ABS樹脂 オイスターグレー色

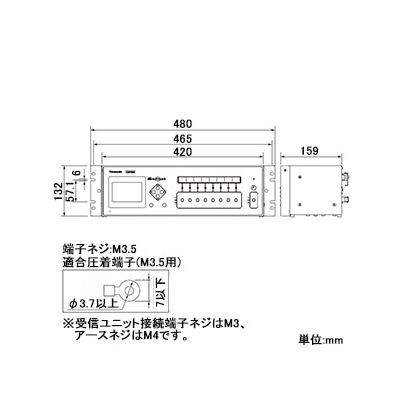

●サイズ(mm):タテ132×ヨコ420×フカサ129
●重量(kg):3.5
●付属品:SDカード 1枚
《時計部》
●駆動方式:電子式
●入力電源:AC100V 50/60Hz
●消費電力(W):9
●水晶発信周波数(MHz):4.194304
●時間精度(秒/週):±0.7(25℃)
●外部同期入力電圧(V):DC3.6～24(無極性)、パルス幅0.1～1秒にて同期
●停電補償時間:
・モニター子時計駆動:30時間以上、30時間を超える停電時は、停電復帰時自動調針
・プログラム記憶・時刻カウント:約10年(リチウム電池使用)
●時刻・日付表示:年・月・日・曜日・時・分・秒(停電時消灯)
●外部割込制御:回路番号8のみ制御可能(無電圧接点信号)
《プログラムタイマー部》
●最大プログラム数:週間プログラムと特別プログラムおよび日付指定プログラムを合わせて6900プログラム(8回路合計)
※「タイマー」の入時刻および切時刻、「時報」の入時刻をそれぞれ1プログラムとして
●回路数:8回路独立
●回路構成:別回路
●出力方式:無電圧a接点出力(端子から電圧が出ません)
●接点構成:単極単投
●負荷容量:
・抵抗負荷:AC250V 15A(ベル・ブザー 5A)
・白熱灯負荷(A):3
・誘導負荷(A):10(COSφ=0.7以上)
・モータ負荷(COSφ=0.7):AC100V 400W/AC200V 750W
●年間プログラム:
・最大指定日数:2099年まで
・指定可能なパターンの種類:合計258(曜日7パターン、特別250パターン、休日1パターン)
・最大パターン指定数:1日1パターン(8回路個別に設定可能)
●プログラム設定ソフト対応OS:Windows 7、8.1、10
●制御区分:
・タイマー指定間隔:最小1分(1分単位で指定可能)
・時報パルス幅:最小1秒間、最大99分間(1秒単位で指定可能)
・時報アンプ予備起動時間:-10～0秒(1秒単位で指定可能)
●表示:白色LEDバックライト付液晶(バックライトは5分間の無操作で消灯)
●外部割込制御:回路番号8のみ制御可能、制御出力のみまたはチャイム+制御出力を選択可能(チャイムは時報用途のみ)
●サマータイム機能付
【ご注意】
※TD9100Nシリーズ単体では、子時計は駆動できません。
※動作確認済SDカードは、商品に付属のSDカードまたは、補修用としてパナソニック社が販売するSDカードのみです。
※プログラム設定ソフトは付属SDカードに入っています。
※EIAラック取付時は別売ラック取付金具(TD91003727N)が必要です。
※年間式プログラムタイマーには停電補償用のニッケル水素蓄電池が内蔵されています。ニッケル水素電池には寿命がありますので、定期的な交換が必要です。使用環境によって差がありますが、使用期間約5年を蓄電池交換の目安としてください。
